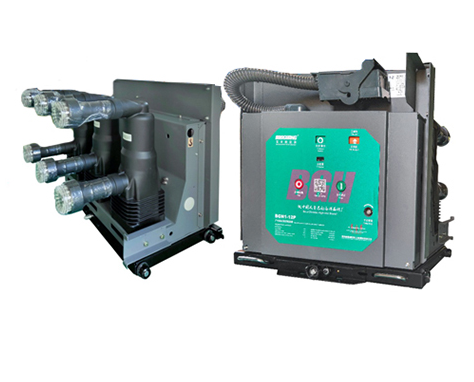

BGH1-12P系列固封真空断路器
适用范围
BGH1-12P系列国封真空断路器(以下简称断路器)是三相交流50Hz，额定电压为12kV的户内开关设备,可供工矿企业、发电厂及变电站作电气设施的控制和保护之用，并适用于频繁操作的场所。
符合GB1984-2003《交流高压断路器》
符台JB3855-1996《36-40 5kV户内交流高压真空断路器》
符合DL403-91《10-35kV户内交流高压断路器订货技术条件》标准要求
符合IEC62271-100的相关要求
断路器采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配用专用推进机构，组成手车单元使用

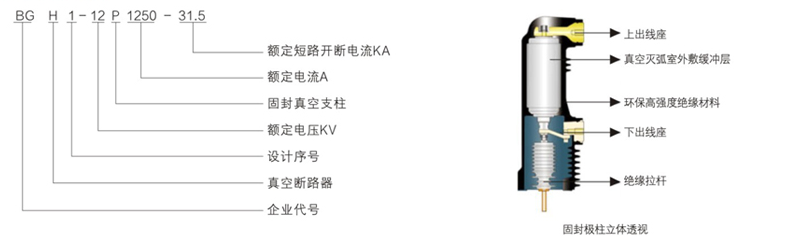

型号及含义
BG-企业代号
H-真空断路器
1-设计序号
12-额定电压
P-固封真空支柱
1250-额定电流
31.5-额定短路开断电流
产品特点
BGH1-12P采用成熟的弹簧操作机构，性能稳定、可靠、寿命长、操作简单、优秀的防腐蚀能力，寿命期内只需极少维护
BGH1-12P固封极柱采用环保高强度绝缘材料，海拔高度可达2000米，独特的触头材料和一次梅花触头应用，使BGH1-12P固封真空断路器适用于中压系统的各种场合。
所有产品出厂前经过数百次机械操作磨合试验，确保了产品性能处于最稳定的阶段
外形尺寸和配柜连锁方式与国内主流中压开关柜KYN28柜完全兼容，通用性高，大大降低设计费用
采用先进的进口测试设备，真实记录每一台产品的空载机械特性，并向用户提供这些特性曲线，确保产品质量的可靠性按GB1984-2003中延长的电寿命E2级、延长的机械寿命M2级及容性电流开合具有非常低的重击穿概率C2级型式试验产品装配采用工装保证尺寸的一致性，所有产品在出厂前均进行过标准柜的推柜试验，保证了产品的可互换性和通用性
应用领域:
化工工业
汽车工业
石油工业
发电厂
管道工业
纺织及食品工业
海上工业
冶金工业
造船工业
造纸工业
变电所、变电站
露天煤矿
水泥工业
使用环境条件
环境温度:不高于+40℃，不低于-15℃(允许在-30℃时储运);海拔高度可达2000米;
空气相对湿度:日平均值不大于95%，用平均值不大于90%;
饱和蒸汽压:日平均值不大于22×10-3Mpa，用平均值不大于1.8x10°Mpa,地震烈度不超过8级;
无火灾、爆炸、严重污秽、化学腐蚀以及剧烈震动的场所。

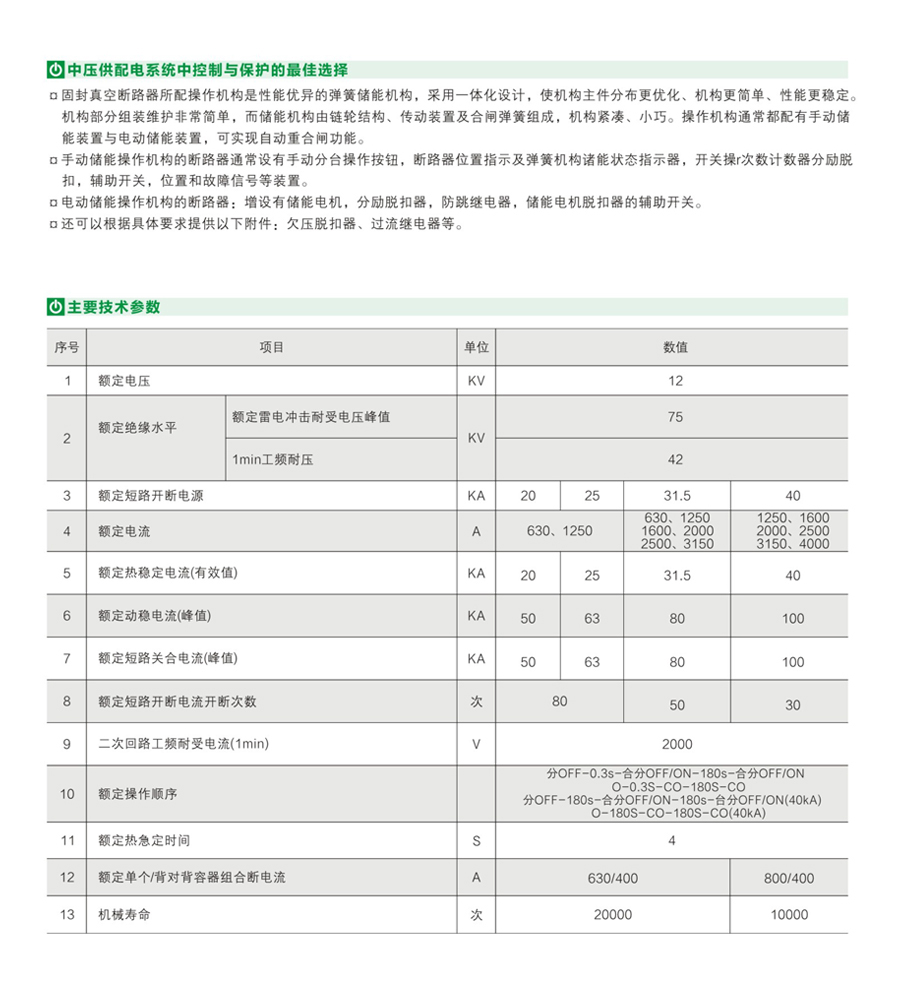

中压供配电系统中控制与保护的最佳选择
固封真空断路器所配操作机构是性能优异的弹簧储能机构，采用一体化设计，使机构主件分布更优化、机构更简单、性能更稳定。机构部分组装维护非常简单，而储能机构由链轮结构、传动装置及合闸弹簧组成，机构紧凑、小巧。操作机构通常都配有手动储能装置与电动储能装置，可实现自动重合闸功能。
手动储能操作机构的断路器通常设有手动分台操作按钮，断路器位置指示及弹簧机构诸能状态指示器，开关操r次数计数器分励脱扣，辅助开关，位置和故障信号等装置。
电动储能操作机构的断路器:增设有储能电机，分励脱扣器，防跳继电器，储能电机脱扣器的辅助开关。还可以根据具体要求提供以下附件:欠压脱扣器、过流继电器等。
主要技术参数
