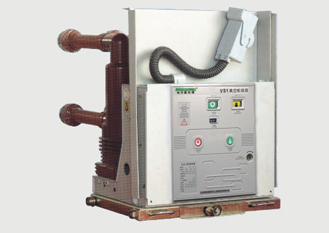

VS1-24固封式户内高压真空断路器
点击： 1231
VS1-24
固封式户内高压真空断路器
产品概述
VS1-24型户内高压真空断路器，系三相交流50Hz额定电压为24kV电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。适用于要求在额定工作电流下的频繁操作,或多次开断短路电流的场所。该断路器采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配有专用推进机构,组成手车单元作用。
正常使用条件
●周围空气温度:上限+40℃，下限-15℃ ;
●海拔高度:≤1000m(若需增高海拔,则额定绝缘水平相应提高);
●振幅:地震烈度不超过8度;
●空气相对湿度日平均值不大于95%,月平均值不大于90%
●无火灾、爆炸危险、严重污染,化学腐蚀及剧烈震动的场所。

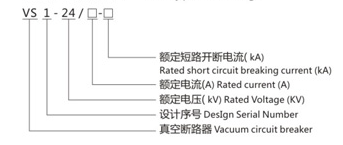

型号及含义
VS-真空断路器
1-设计序号
24-额定电压
口-额定电流
口-额定短路开断电流

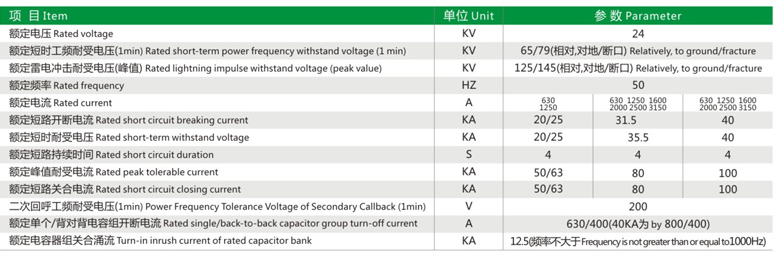

主要技术参数

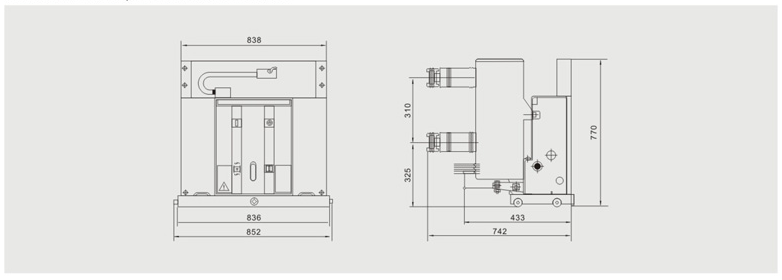

外形安装尺寸
